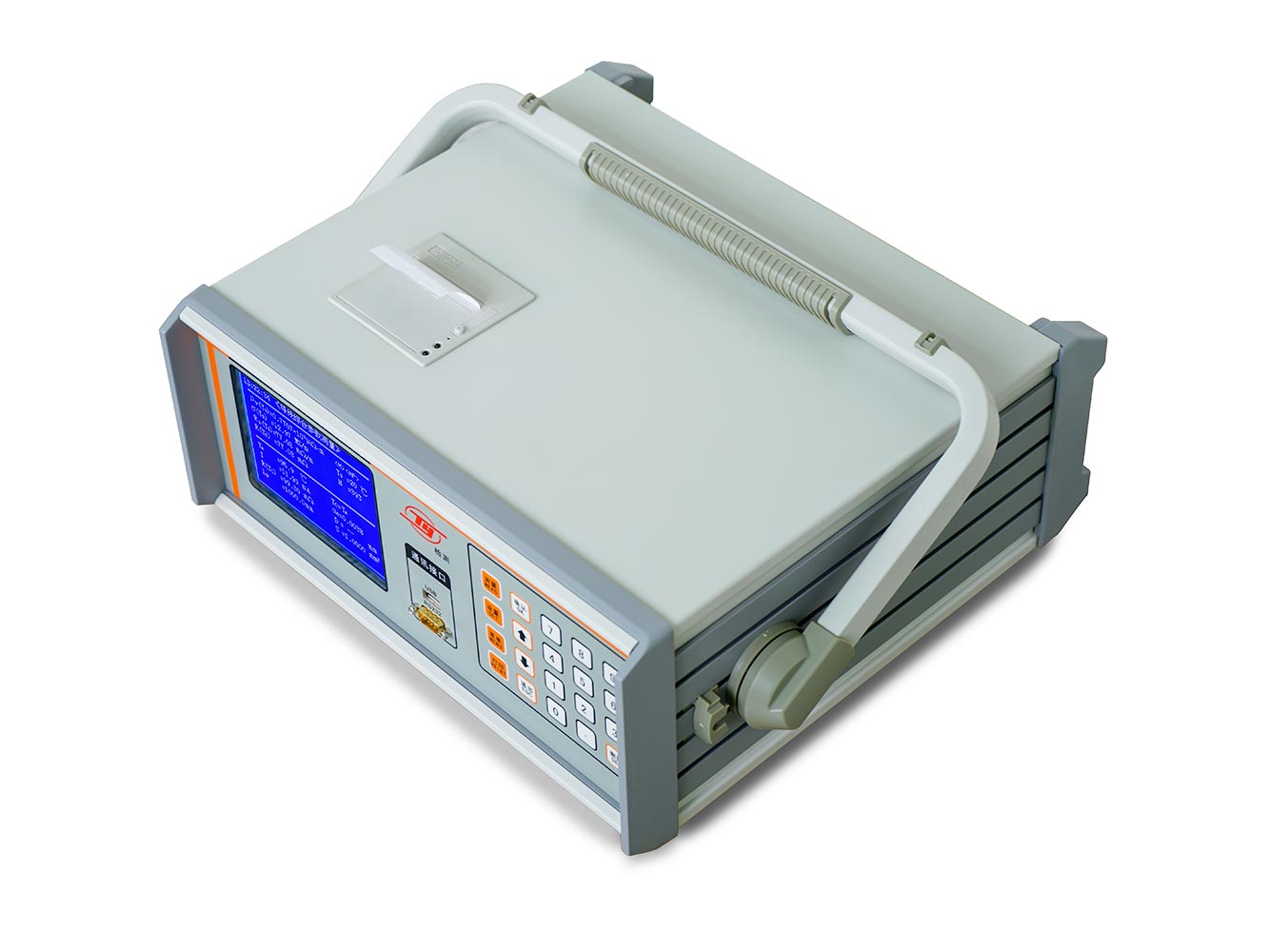

TX-1000A、B系列智能金屬導線電阻率儀是在TX-300系列智能電阻率儀基礎上推出的高分辨率、高精度的臺式機型，可用于金屬線材、棒材等材料電阻率、電導率測量及絞合電線電纜電阻、米電阻的高精度測量。
·用于測量φ1～φ44mm線、桿、棒材的電導率、電阻率、米電阻及電機、變壓器等直流電阻。
·儀器分辨率高達10-8Ω（0.01μΩ），確保了直徑高達?44mm（截面積高達1500mm2）的金屬導線電阻、電導率測量精度。
·配置高精度（±0.1℃ ）溫度傳感器或含高精度導體溫感器的測試夾具，大大提高了測量中溫度自動補償?shù)木_度。
·集先進電子技術、單片機技術、自動檢測技術于一體、自動化功能強，操作簡單。
·僅按一次鍵，所有測量數值即可獲得，無需任何計算，適合于連續、快速、準確檢測。
·交流電及電池供電設計，適用于現場及野外使用。
·大屏幕，大字體，可同時顯示電阻率、電導率、電阻等測量值及溫度，測試電流、溫度補償系數等輔助參數，非常直觀。
·每次測量，具有自動選定恒流電流，自動電流換向，自動零點校正，克服熱電壓到線電阻引起的誤差，保證每次測量值的精確性。
·可以與所有標準1米測試夾具或非1米測試夾具適配，使用非常靈活。
·可選配系列校準電阻，搭配相關軟件，方便的實現儀器自動校準。
·內置有數據存儲器，可記錄保存1000組測量數據及測量參數，連接上位計算機生成完整報告。
參數值 項目名稱 | 電阻率 | 電導率 | 電阻 |
測量范圍 | 0.01μΩ·m～2.5μΩ·m | 0.4MS/m～100MS/m 0.69%IACS～172%IACS | 0.01μΩ～150Ω |
分辨率 | 10－4～10－6μΩ·m | 0.01～0.001%IACS | 0.01μΩ（I=10A） |
精度 | ±0.25% | ±0.25% | 100μΩ～150Ω：±0.15% |
溫度測量 | 0℃～+55℃ 精度±0.1℃（外置或測試夾具上裝配的溫度傳感器） | ||
儀器內部恒流電流 | 16μA檔～10A檔（依據測量要求儀器自動選擇） | ||
線纜測試夾具 | 可選TXJ-300（300mm）微型測試夾具，測量線徑φ0.1～10mm，截面積100mm2； 可選TXJ-150（1000mm）測試夾具，測量線徑φ1～14mm，截面積150mm2； 可選TXJ-240（1000mm）測試夾具，測量線徑φ1～18mm，截面積240mm2； 可選TXJ-630（1000mm）測試夾具，測量線徑φ1～28mm，截面積630mm2； 可選TXJ-1200（1000mm）測試夾具，測量線徑φ1～39mm，截面積1200mm2； 可選TXJ-1500B（1000mm）測試夾具，測量線徑φ1～44mm，截面積1500mm2； 可選TXJ-1500B1（1000mm）測試夾具，測量線徑φ1～44mm，截面積1500mm2； | ||
自動溫度補償 | 測量值自動補償為20℃時數值 | ||
線纜測量項目 | 導體電阻率ρv、電導率σ、電阻R、單位長度電阻RL（米電阻） | ||
打印輸出數據 | 日期、時間、溫度修正系數α、導線規格、導體和線纜的各項測量數值 | ||
正常工作環境 | 溫度0℃～＋50℃ 相對濕度0～80% | ||
顯示 | 大屏幕液晶，可同時顯示多項測量參數，帶背光 | ||
供電 | 220VAC±10%，50～60Hz | ||
內部存儲器 | 可保存1000組測量數據 | ||
PC機通訊方式 | RS232串口和USB接口 | ||
主機尺寸 | 350mm(W)*260mm(H)*200mm(D) | ||
主機外殼 | 鋁合金外殼 | ||
包裝及防護 | 主機、測試夾具、通訊電纜、校正電阻、操作手冊及光盤、嵌入式打印機、充電器、四端電阻測試線夾、溫度傳感器（外置） | ||
● 電線電纜導電性能測量
● 棒材、管材、異型材金屬導電性能測量
● 金屬材料研究
● 生產車間分揀材料
金屬導體電阻率儀技術支持1：0592-3195306 / 18050108768
聯 系 人：呂工
金屬導體電阻率儀技術支持2：0592-3195308 / 18060926989
聯 系 人：練工
TX-300/1000系列金屬導體電阻率儀主要指標比較
儀器是決定最大測量直徑、測量項目、分辨率、可配夾具等。而能夾多大線徑的材料，和比較適用什么類型的材料是根據夾具來定的。
儀器對比表：
參數值項目名稱 | 電阻 | 分辨率 | 測量項目 | 可選夾具 |
TX-300A | 0.1μΩ～150Ω | 0.1μΩ（I=1A） | 電阻率、電導率、電阻、單位長度電阻（米電阻）、質量電阻率 | 帶TXJ-300，不可選其他夾具 |
TX-300B | 0.1μΩ～150Ω | 0.1μΩ（I=1A） | 電阻率、電導率、電阻、單位長度電阻（米電阻）、質量電阻率、公里電阻 | TXJ-300 TXJ-150 TXJ-240 |
TX-1000A
| 0.01μΩ～150Ω | 0.01μΩ（I=10A） | 電阻率、電導率、電阻、單位長度電阻（米電阻） | TXJ-300以外的所有夾具 |
TX-1000B
| 0.01μΩ～150Ω | 0.01μΩ（I=10A） | 電阻、單位長度電阻（米電阻）、公里電阻 | TXJ-300以外的所有夾具 |

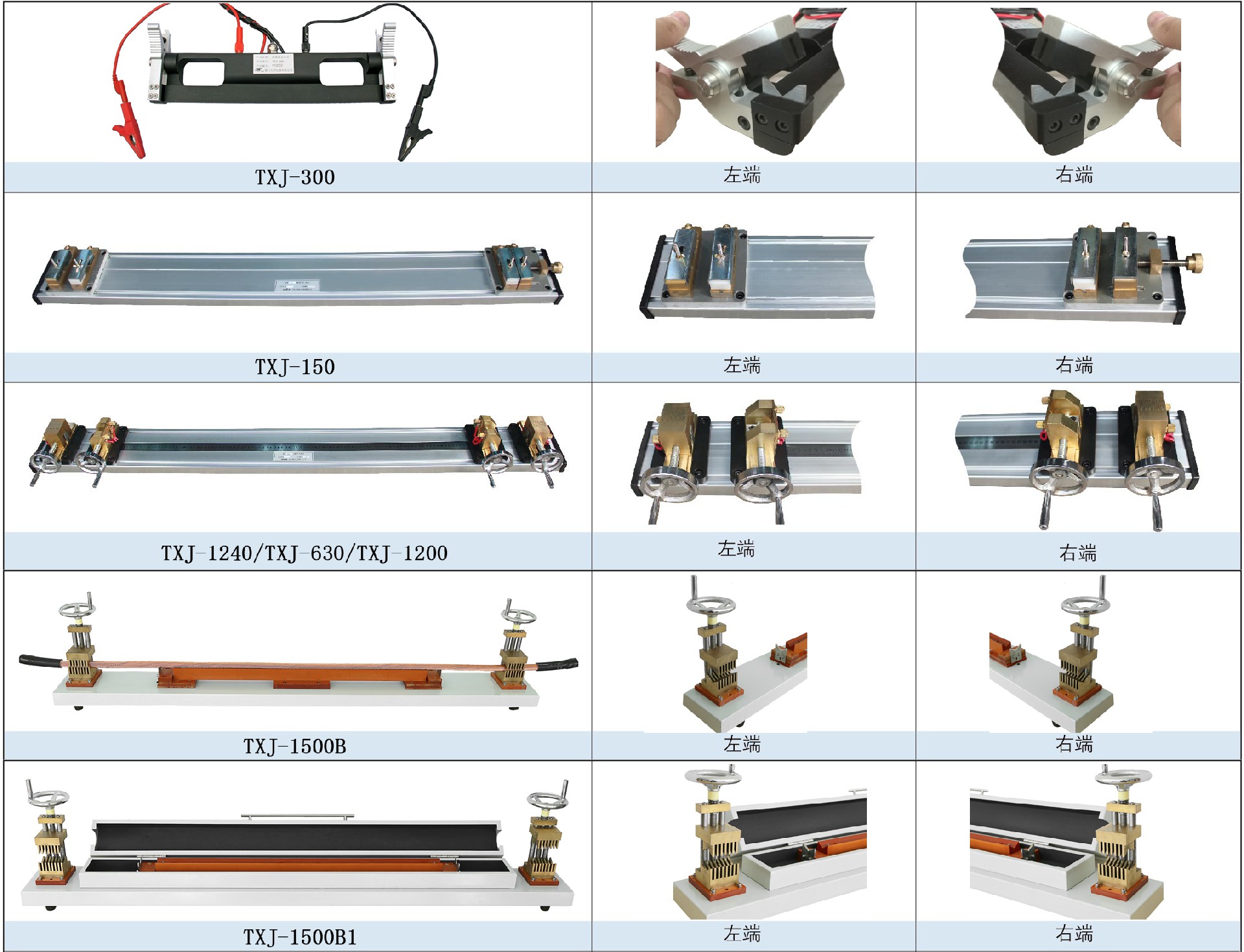

夾具對比表：
參數值 項目名稱 | 夾具長度 | 測量項目 |
TXJ-300 | 300mm | ￠0.1mm-10mm線 、棒、最大截面積100mm2 |
TXJ-150 | 1000mm | ￠1mm-14mm線、棒、最大截面積150mm2 |
TXJ-240 | ￠1mm-18mm線、棒、絞合線、最大截面積240mm2 | |
TXJ-630 | ￠1mm-28mm線、棒、絞合線、最大截面積630mm2 | |
TXJ-1200 | ￠1mm-39mm線、棒、絞合線、最大截面積1200mm2 | |
TXJ-1500B | ￠1mm-44mm線、棒、絞合線，帶高精度溫度傳感器、最大截面積1500mm2 | |
TXJ-1500B1 | ￠1mm-44mm線、棒、絞合線，帶多個高精度導體溫度傳感器和導體保溫系統、最大截面積1500mm2 |
簡要說明：
TX-300A：默認配300mm夾具，無法匹配其他夾具，測量線徑0.1~10mm的材料，便攜式容易攜帶，適合室內外使用，野外及現場測試。
TX-300B：可以選配300mm夾具和普通一米夾具，與TX-300A型相比，能測量參數多了一個公里電阻。
TX-1000A：可選配所有夾具，最大能測到φ44mm的材料。和300系列相比1000系列的測量范圍更廣分辨率更高，最小能測到0.01μΩ。多了1000A2/B/B1型夾具可選配，能測1~44mm的材料。
TX-1000B：可選配所有一米夾具，基本性能與1000A型相同，只是測量項目不同，少了導體電阻率、電導率，多了一個公里電阻，比較適合測試絞線、多股線。
